封装：	Sop8	功能结构：	模拟集成电路
制作工艺：	半导体集成电路	导电类型：	双极型
外形：	扁平型	集成度高低：	为小规模集成电路
应用领域：	专用	型号：	NS6116
规格：	3K

NS6116 是支持高电压输入的同步降压电源管理芯片， 在 8~30V 的宽输入电压范围内可实现 3.1A的连续电流输出。通过调节 FB 端口的分压电阻，可以输出 1.8V 到 28V 的稳定电压。NS6116 具有优秀的负载调整率和线电压调整率， 在全范围内不超过±3%。NS6116 采用电流模式的环路控制原理， 实现了快速的动态响应。NS6116 工作开关频率为130kHz， 具有良好的 EMI 特性。

NS6116 内置线电压补偿， 可通过调节 FB 端口的分压电阻阻值来实现。NS6116 不仅可实现单芯片降压电源管理方案， 还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。另外， 芯片包含多重保护功能： 过温保护， 输出短路保护和输入欠压/过压保护等。NS6116 采用 SOP8 的标准封装。

NS6116特性

l 宽输入电压范围： 8V 至 30V

l 宽输出电压范围： 1.8V 至 28V

l 效率可高达 92%以上

l 开关频率： 130kHz

l 过热保护

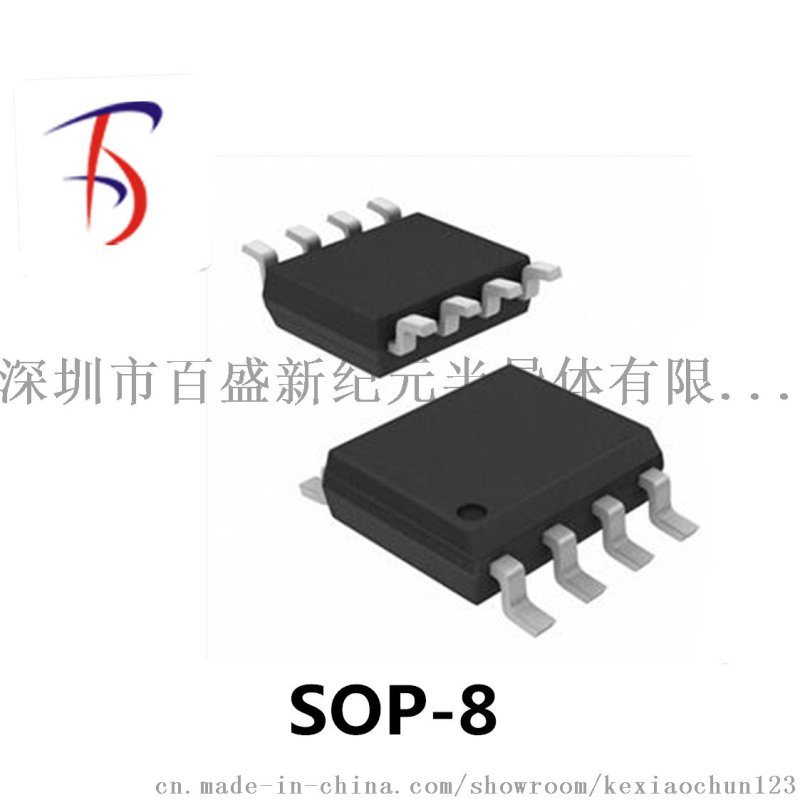

l SOP-8 封装

l 输出电流： 3.1A

应用范围

l 车载充电器/适配器

l 线性调节前置稳压器

l 分布式供电系统

l 电池充电器

?

?

NS6116效率测试

VIN ? ? ? ?VOUT ? ? ? ? 备注

电压（V） 电流（A） 电压（V） 电流（A?效率（%）

12.00 ? ??0.92 ? ? ? ? ?5.17 ? ? ? ??2.00 ? ? ? ?93.65

24.00 ? ??0.46 ? ? ? ? ?5.10 ? ? ? ??2.00 ? ? ?? 92.39

12.00 ? ? 1.47 ? ? ? ? ?5.44 ? ? ? ??3.00 ? ? ? ?92.51

24.00 ? ? 0.73 ? ? ? ? ?5.35 ? ? ? ? 3.00 ? ? ? ?92.39

12.00 ? ? 1.64 ? ? ? ? ?9.52 ? ? ? ? 2.00 ? ? ? ?96.74

24.00 ? ? 0.84 ? ? ? ? ?9.59 ? ? ? ? 2.00 ? ? ? ?95.13

12.00 ? ? 1.50 ? ? ? ? ?11.87 ? ? ? 1.50 ? ? ? ?98.91

24.00 ? ? 0.79 ? ? ? ? ?12.13 ? ? ? 1.50 ? ? ? ?95.96

?

?

?

?

NS6116双口车载充电器原理图，功能：智能识别5V手机全速充电（PL515）

?

?

?

?

NS6116单口QC3.0快充车充充电器原理图，功能：支持QC3.0，QC2.0，华为FCP，三星AFC快充

?
