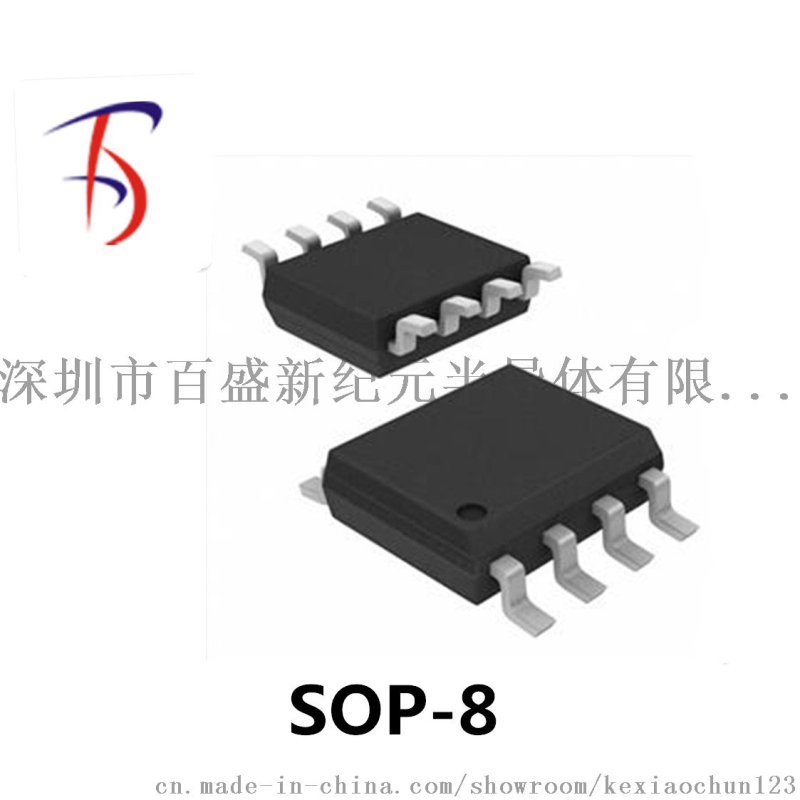

封装：	Sop8	功能结构：	模拟集成电路
制作工艺：	半导体集成电路	导电类型：	双极型
外形：	扁平型	集成度高低：	为小规模集成电路
应用领域：	专用	型号：	NS6112
规格：	3K

?NS6112 是支持高电压输入的同步降压电源管理芯片， 在 8~30V 的宽输入电压范围内可实现 2.6A的连续电流输出。通过调节 FB 端口的分压电阻，可以输出 1.8V 到 28V 的稳定电压。NS6112 具有优秀的负载调整率和线电压调整率， 在全范围内不超过±3%。NS6112 采用电流模式的环路控制原理， 实现了快速的动态响应。NS6112 工作开关频率为130kHz， 具有良好的 EMI 特性。

? ? ? NS6112包含多重保护功能： 过温保护， 输出短路保护和输入欠压/过压保护等。NS6112采用SOP8标准封装。

?

NS6112特性

? 宽输入电压范围： 8V 至 30V

? 宽输出电压范围： 1.8V 至 28V

? 效率可高达 92%以上

? 开关频率： 130kHz

? 过热保护

? SOP-8 封装

? 输出电流： 2.6A

?

应用范围

? 车载充电器/适配器

? 线性调节前置稳压器

? 分布式供电系统

? 电池充电器

?

?

? ? ? ? ? ? ? ? ? ? ? ?NS6112效率测试

VIN VOUT ? ? ? ? 备注

电压（V） 电流（A） 电压（V） 电流（A） 效率（%）

12.00 ? ??0.96 ? ? ? ??5.41 ? ? ? ?2.00 ? ? ? ??93.92

24.00 ? ? 0.48 ? ? ? ? 5.31 ? ? ? ?2.00 ? ? ? ??92.18

12.00 ? ??1.19 ? ? ? ??5.53 ? ? ? ?2.40 ? ? ? ??92.94

24.00 ? ??0.59 ? ? ? ??5.44 ? ? ? ?2.40 ? ? ? ? 92.20

?
