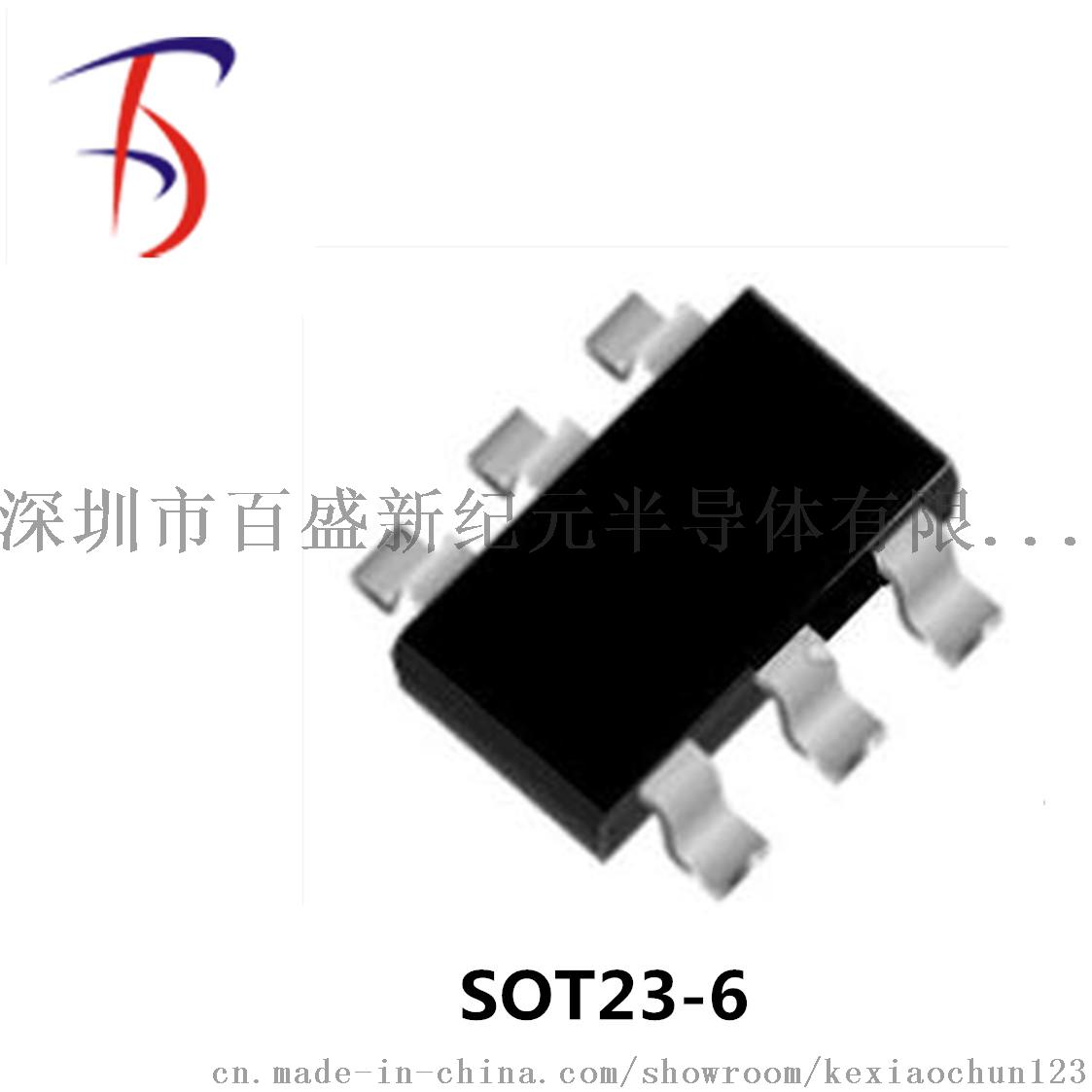

封装：	SOT23-6	功能结构：	模拟集成电路
制作工艺：	半导体集成电路	导电类型：	双极型
外形：	扁平型	集成度高低：	为小规模集成电路
应用领域：	专用	型号：	FP6715
规格：	3K	商标：	台湾天钰科技

FP6715是一个效率高，固定550KHz频率，current mode PWM升压DC/DC转换器，低输入电压2.0V。

FP6715内部集成了低RDS（ON）功率MOSFET，所以外部不需要肖特基二极管，使FP6715能做到高的转换效率。

FP6715适用于锂电池升压5V1A的高效率 应用中。

随着便捷式电子产品的日新月异，电子产品对电源管理芯片的要求也越来越高。我们希望得到效率更高的DC-DC变换器。经过效率的分析，变换器的主要损耗在其功率级部分，功率级部分包括电感，电容，功率开关和肖特基二极管。其中变换器中应用了肖特基二极管，在导通时，在肖特基二极管两端会产生大约0.2-0.6V的压降，这个压降导致在大电流输出时传导损耗非常大，严重影响了变换器的效率。

? ? ? 考虑到效率的问题，变换器的设计中开始采用了同步整流技术。所谓的同步整流是指一个功率MOS来代替肖特基二极管而起到整流作用。

? ? ? FP6715

? ? ? 宽输入电压：2.0V~5.5V

? ? ? 高转换效率高达96%

? ? ? 低RDS（ON）集成功率MOSFET

? ? ? 550KHz固定开关频率

? ? ? 轻负载低功耗模式

? ? ??±2.0%电压精度

FP6715

? ? ? PMOS电流限流短路保护

? ? ? 低静态电流

? ? ? 快速瞬态响应

? ? ? 内置软启动功能

? ? ? 过温保护，自恢复功能

? ? ? 过流保护

? ? ? 输出过压保护

? ? ? 超小型封装：SOT23-6，工作温度低

FP6715

输入3.5V ?1.53A ?→ ?输出5V1A ?→ ?效率93%

输入3.8V ?1.4A ? ?→ ?输出5V1A ?→ ?效率94%

输入4.2V ?1.24A ?→ ?输出5V1A ?→ ?效率96%

FP6715的应用：

? ? ? 移动电源

? ? ? 无线设备

? ? ? 手持式仪器

? ? ? GPS接收器?

?
