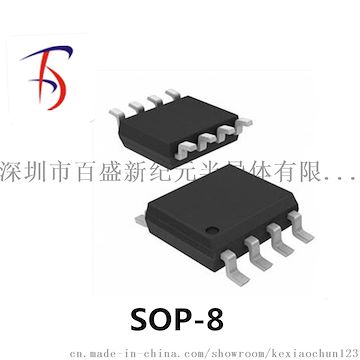

封装：	Sop8	功能结构：	模拟集成电路
制作工艺：	半导体集成电路	导电类型：	双极型
外形：	扁平型	集成度高低：	为小规模集成电路
应用领域：	专用	型号：	ME4057
规格：	3K

ME4057 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有 散热片的 SOP8 封装， 与较少的外部元件使得 ME4057 成为便携式应用的理想选择。ME4057可以适合 USB 电源和适配器电源工作。由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节， 以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，ME4057 将自动终止充电循环。当输入电压（交流适配器或 USB 电源）被拿掉时，ME4057 自动进入一个低电流低功耗状态，将电池漏电流降至 2uA 以下。ME4057 在有电源时也可置于停机模式，从而将供电电流降至 60uA。ME4057 的其他特点包括电池温度检测、欠压闭锁、 自动再充电和两个用于指示充电、结束的 LED 状态引脚。2应用领域编辑l 便携式设备、各种充电器 l 移动电话、PDAl MP3、MP4 播放器l 数码相机l 电子词典l GPS产品特点l 高达 1000mA 的可编程充电电流l 无需 MOSFET、检测电阻器或隔离二极管l 用于单节锂离子电池、采用 SOP 封装的完整线性充电器l 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能l 精度达到±1.5%的 4.2V 预设充电电压l 用于电池电量检测的充电电流监控器输出l 自动再充电l 充电状态双输出、无电池和故障状态显示l C/10 充电终止l 待机模式下的供电电流为 55uAl 约 2.8V 涓流充电器件版本l 软启动限制了浪涌电流l 电池温度监测功能l 采用 8 引脚 SOP 带底部散热片封装

?
